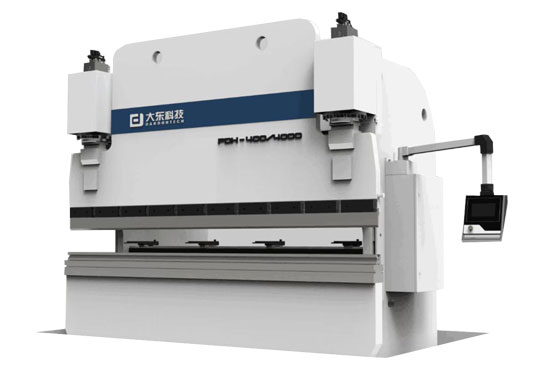

大规格数控折弯机PDH系列-青岛大东自动化

PDH系列

大规格数控折弯机

产品特点

●产品规格可根据客户要求定制。
●最大规格至16米5600吨。
●多种辅机配置结构形式，供客户选择。
●丰富的模具设计经验，提供zui佳折弯方案。
●支持双机、多机联动扩展。

●应用领域：船舶制造，工程机械，电力铁塔，照明灯杆，桥梁钢构，车桥车架等。

产品主要技术参数

型号		单位	500/5000	500/6000	600/5000	600/6000	600/8000	800/6000	800/8000	1000/6000	1000/8000	1200/8000	1200/12000	1600/8000	1600/12000
折弯压力		kN	5000	5000	6000	6000	6000	8000	8000	10000	10000	12000	12000	16000	16000
折弯长度		mm	5000	6000	5000	6000	8000	6000	8000	6000	8000	8000	12000	8000	12000
立柱距离		mm	4000	5000	4000	5000	6400	5000	6400	5000	6400	6400	9000	6400	9000
喉口深度		mm	500	500	500	500	500	600	600	600	600	600	600	800	800
滑块行程		mm	300	300	300	300	300	400	400	400	400	400	400	500	500
开启高度		mm	600	600	600	600	600	700	700	700	700	700	700	1000	1000
数控轴数		3+1	Y1、Y2、X、V
主电机功率		kW	37	37	45	45	45	75	75	90	90	90	90	2×55	2×55
油箱容积		L	1000	1200	1200	1200	1400	1800	1800	1800	2000	2000	2400	3000	3000
速度	快下	mm/s	100	100	90	90	90	80	80	80	80	70	70	70	70
	工进	mm/s	8	8	8	8	8	7	7	7	7	6	6	6	6
	快回	mm/s	90	90	90	90	90	80	80	80	80	60	60	60	60
外形尺寸	长	mm	5300	6300	5300	6300	8300	6400	8400	6400	8400	8400	12400	8400	12400
	宽	mm	2260	2260	2400	2400	2400	3000	3000	3100	3100	3200	3200	3300	3300
	高	mm	4200	4500	4200	4500	4600	5200	5400	5300	5800	6000	7500	7000	9000
